筛网使用寿命长
|
精细加工部件
|
超轻物料设计
|
||
在筛分行业,影响筛网寿命的因素是筛网自身的质量,但气流筛的筛网破损快的主要原因是设备结构,设备的同心度、网笼的加工工艺,直接影响筛网的使用寿命。 | 设备的关键部件都需要经过多道工艺的精细加工,一是延长筛网的使用寿命,二是提高设备筛分产量。 | 气流筛的设计原理,更加适合超轻、多纤维的物料筛分。 | ||
清洗方便
|
串联在风路系统
|
|||
气流筛清洗方便,适合多品种小批量的筛分,避免混料造成的物料交叉污染。 | 气流筛可承受0.1mpa的压力,适用于面粉等正压系统,筛分产量大。 |
本设备筛网为圆筒状,置于机体内,物料通过螺旋输送系统后与气流混合、雾化进入网筒内,通过网筒内风轮叶片使物料同时受到离心力和旋风推进力,从而使物料喷射过网,过网的物料从细料排出口排出,不能过网的物料沿筒壁从粗料排出口排出,达到快速分离的目的。
本产品适用于爆炸性气体ⅱa、ⅱb爆炸性气体、粉尘环境,湿度环境组别适用t1~t4。(最高表面温度低于130℃)的场所。
防爆气流筛主要由防爆电气控制柜、高效率复合型防爆三相异步电动机、进料斗、筛体、网架、风轮、排料口、隔离式安全栅(防爆电气控制柜内)、pt100热电偶(本安处理)传动机构等组成。防爆电气控制柜、高效率复合型防爆三相异步电动机、隔离式安全栅均已取得防爆合格证。pt100热电偶设置为100℃。筛体、网架、风轮材质为 sus304,风轮叶片与网架之间的间距不小于1mm。

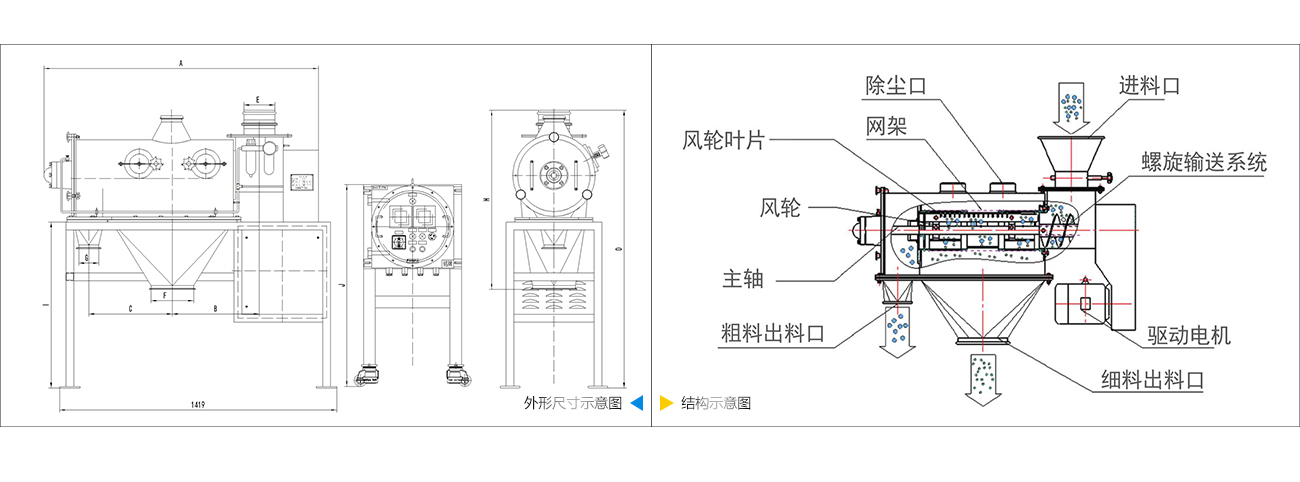

外观尺寸参数表
型号 | a(mm) | b(mm) | c(mm) | d(mm) | e(mm) | f(mm) | g(mm) | h(mm) | i(mm) | j(mm) |
bwsa18-65 | 1405 | 444 | 428 | 1420 | 159 | 219 | 102 | 916 | 850 | 1040 |
bwsa30-100 | 1867 | 655 | 616 | 1550 | 159 | 219 | 102 | 1040 | 850 | 1040 |
技术参数表
参数型号 | 网管表面积(m2) | 电机功率(kw) | 叶轮转速(r/min) | 输入气压(mpa) | 输入气量(m3/min) | 重量(kg) | 电机防爆标志 | 控制箱防爆标志 | 筛网规格(目) |
bwsa18-65 | 0.47 | 2.2 | 815-1109 | 0.2 | 0.1-0.2 | 250 | exd ⅱc t5 gb/ex td a21 ip65 t100℃ | ex dⅱct4 gb/ex td a21 ip65 t130℃ | 2-500 |
bwsa30-100 | 0.85 | 4 | 824-982 | 0.2 | 0.1-0.2 | 420 |
