专注筛分40 年

超10000 客户的选择

应用范围:

冶金、建材、化工、耐火材料、水泥、粮食、食品等行业

物  料:

各种物料不同程度的筛选分级作业

具体优惠政策请致电400-0373-041

多级控制
绿色环保
产量高
多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。 直线筛全封闭结构,粉尘不溢散,自动排料等特点,更适合于24小时流水线作业。 具有耗能低、产量高、结构简单、易维修。
独特的装网结构
直线筛独特的装网结构,无混级、串料现象。



工作原理

直线筛工作原理

当纵向安装在筛体上的两台振动电机做相对运转时,两台振动电机两端的偏心块便产生额定激振力,其产生在横向的激振力由于电机的相对运转而相互抵消,其纵向激振力通过传振体传递到整个筛箱上,而使筛面振动,从而使筛面上的物料受其激振力而在筛网面上向出料品方向跳跃运动,小于筛孔的物料通过筛孔而落到下层,经连续跳跃后从出料口流出,由于筛分过程合理,物料经振动筛分级后,可取得几种不同粒度的物料,完成物料的分级作业。

防爆标识及含义
防爆性能

产品的防爆性能符合gb 25286.1─2010 《爆炸性环境用非电气设备 第1部分:基本方法和要求》及gb 25286.5-2010 《爆炸性环境用非电气设备 第5部分:结构安全型“c”》要求制定。防爆标志为ex c iib t4 gb ex d iib t4 gb 适用于21区/22区,存有可燃性气体的爆炸性场所。防爆标志为ex c ⅲb t4 db ex td a21 ip65 t130℃适用于21区/22区,存有可燃性粉尘的爆炸性场所。

防爆直线振动筛

技术参数

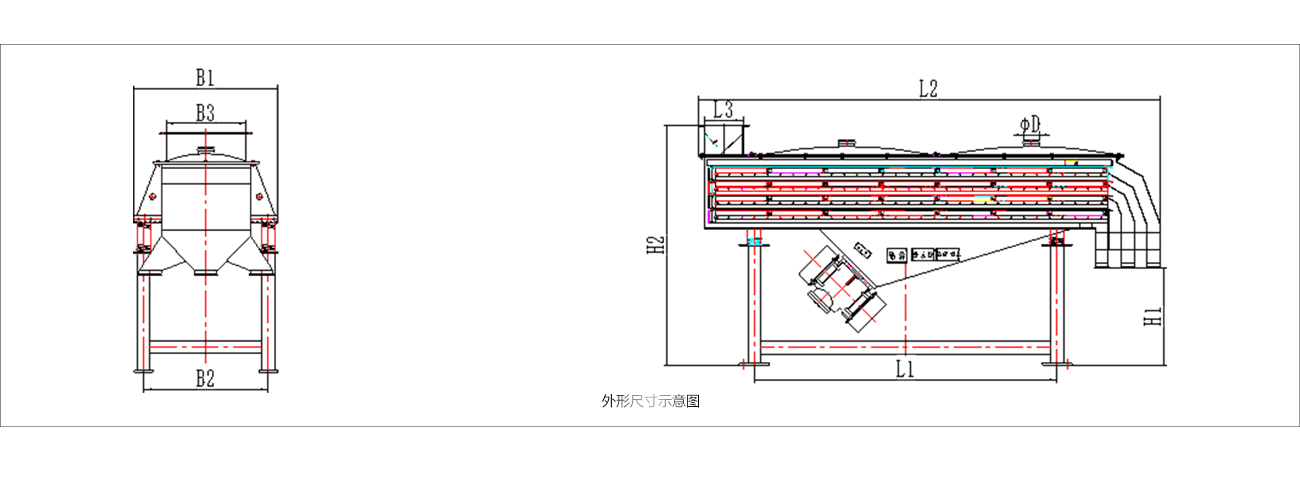

外观尺寸参数表

型号 b1(mm) b2(mm) b3(mm) l1(mm) l2(mm) l3(mm) h1(mm) h2(mm) d(mm)
bszf-525 900 780 500 1900 2900 240 600 1500 100
bszf-1025 1450 1010 860 1800 2935 260 600 1720 130
bszf-1030 1155 1010 860 2207 3380 260 600 1640 130
bszf-1040 1155 1010 860 3050 4380 260 700 1740 130
bszf-1235 1600 1220 1100 2486 3990 260 610 1745 150

技术参数表

型号 单层筛面面积(m2) 配套电机 激振力(kn) 电压(v) 功率(kw)
bszf-525 1.25 ybz-1410-6 10 380 0.75*2
bszf-1025 2.5 ybz-1620-6 20 1.5*2
bszf-1030 3.0 ybz-1930-6 30 2.2*2
bszf-1040 4.0
bszf-1235 4.2
